浅谈蓄电池充放电监测仪一体机功能特点及规格种类

发布者:上海冠测电气科技有限公司 发布时间:2018/5/8

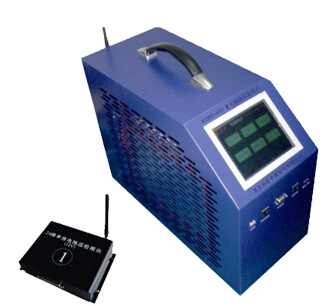

GCCF系列蓄电池充放电监测仪一体机集蓄电池恒流放电、智能充电、活化、单体监测于一体。一机多用,减少企业成本,降低维护人员劳动强度,为电池和UPS电源维护提供全面科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电,然后充电,使电池组随时保持满足状态并延长电池寿命,是蓄电池维护工作的最佳助手。

GCCF系列蓄电池充放电监测仪一体机产品功能

 具有多电压充放电功能

       10-300V宽电压设计,单机即可满足多种电压等级的电池组充放电测试,电压连续可调。

 具有蓄电池组恒流放电功能

       恒流放电电流连续可调,精确测量蓄电池组容量。

 具有蓄电池组智能充电功能

       智能三阶段充电,充电电流连续可调,满足蓄电池组的充电维护。

 具有活化功能

       可以设定充放电循环次数,对蓄电池组进行活化,有效提高单体容量。

 具备多项警报提示功能

       测试电流超过或低于设定值,电压高于或低于设定值,极性接反、温度过高、短路过流、风扇故障等。仪表能自动报警并停止放电。
具有在线监测功能和快速容量分析功能        实时在线监测、显示所有测试数据:电流、电池组电压、单体电池电压、放电时间、容量;在核对性放电试验结束时,能快速分析出各单体的剩余容量。
具有单体电压检测功能        采用单体无线监测模块,兼容2V/3.2V/6V/12V单体电压监测,每个无线监测模块可同时监测12个单体。
具有单体电压实时检测功能        在主机屏幕上自动实时呈现出各单体电池的当前电压,自动实时呈现六节电压最低的单体电池。

 具有放电过程暂停及参数修改功能

       在放电过程中可以人为暂停放电、修改放电设置参数(下限电压、放电电流、放电时间等),不需要终止试验即可继续放电。不同于传统放电仪需要终止放电后重新启动放电试验。

 具有远端控制放电功能

       PC机端上位机软件与充放电测试仪之间通过RS485通讯线连接后,可进行PC机端控制放电。



    可选内阻量测功能:

      放电过程自动检测各单体电池内阻。


    可选在线补偿式放电功能:

      在线放电时,主机显示电流=电池组放电电流=主机内部假负载电流+实际负载电流,由于在线放电时实际负载电流会随着在线电压的变化而变化,主机内部假负载也会自动进行调整,以保证蓄电池组一直以真正的恒流方式放电。

GCCF系列蓄电池充放电监测仪一体机产品特点


    1、7寸彩色触摸液晶显示器,中英文双语言显示,适合国内外客户使用。

    2、主机具备USB接口,可用U盘读取存储纪录,无须携带电脑,单机即可工作;日后用电脑打印报告即可。

    3、本机具有2G超大容量内部数据存储空间,解决了外出试验时忘带U盘的烦恼。

    4、采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全,,不会有一般放电电阻的红热危险现象。

    5、内部控制器采用双CPU协同工作,最大限度地保证测试的安全,可靠及准确性。当其中一个CPU故障时,另一个CPU会发出报警,并执行关机程序。

    6、本机内部记忆装置采用FLASH ROM设计,测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。

    7、带中文后台分析软件,可查看蓄电池组放电和充电过程各单体曲线图,可自动将测量数据导成WORD格式,方便基层工程师制作测试报告和对历史数据管理进行有效管理。

    8、外观设计:采用双手提设计、坚固可靠。面板采用正面斜板设计,易读易操作,美观大方。

    9、掉电记忆功能:测试过程突然停电或长时间不用,主机内记忆数据也不会丢失。

    10、具有快速连接功能,操作使用简单。



GCCF系列蓄电池充放电监测仪一体机产品参数

产品 48V 系统 220V 系统 10-300V 系统 380V 系统
充电电压 DC 40V~60V DC 190~300V DC 10~300V DC 300~450V
充电电流 50A 100A 30A 40A 20A 40A 20A 30A
放电电压 DC 32~60V DC 176~270V DC 10~300V DC 300~460V
放电电流 0~150A 0~150A 0~200A 0~200A 0~100A 0~100A 0~60A 0~60A
电流精度 1%
电压精度 0.50%
单体电压精度 0.20%
单体电压 0.500V~16.00V(分辨率1mV)
充放电时间 0~99小时59分
供应电源 AC:220V/380V
冷却方式 强制风冷式
强制风冷式 工业万向轮
警报产生及安全措施 测试线极性接反;测试放电电流超过或低于设定值;电压高于或低于设定值;温度异常;风扇故障等。仪表自动报警并停止放电。
显示及打印项目 放电电压、放电电流、放电时间、放电容量等设定及实测项目的动态资料显示及打印。

产品规格选型表

产品型号 产品规格 充放电电流 适用电压范围
GCCF3002 10-300V 20A 充电 1-20A/ 放电 0-80A

充电电压: 10-300V

放电电压: 10-300V

GCCF3004 10-300V 40A 充电 1-40A/ 放电 0-80A
GCCF3006 10-300V 60A 充电 1-60A/ 放电 0-80A
GCCF-48V/50A 48V 50A 充电 1-50A/ 放电 0-150A

充电电压: 40~60V

放电电压: 32~60V

GCCF-48V/100A 48V 100A 充电 1-100A/ 放电 0-150A
GCCF-48V/150A 48V 150A 充电 1-150A/ 放电 0-300A
GCCF-48V/300A 48V 300A 充电 1-300A/ 放电 0-300A
GCCF-110V/20A 110V 20A 充电 1-20A/ 放电 0-200A

充电电压: 95-150V

放电电压: 80-135V

GCCF-110V/40A 110V 40A 充电 1-40A/ 放电 0-200A
GCCF-110V/80A 110V 80A 充电 1-80A/ 放电 0-200A
GCCF-110V/120A 110V 120A 充电 1-120A/ 放电 0-200A
GCCF-110V/160A 110V 160A 充电 1-160A/ 放电 0-200A
GCCF-110V/200A 110V 200A 充电 1-200A/ 放电 0-200A
GCCF-220V/30A 220V 30A 充电 1-30A/ 放电 0-100A

充电电压: 190~300V

放电电压: 176~270V

GCCF-220V/40A 220V 40A 充电 1-40A/ 放电 0-100A
GCCF-220V/60A 220V 60A 充电 1-60A/ 放电 0-100A
GCCF-220V/80A 220V 80A 充电 1-80A/ 放电 0-100A
GCCF-220V/120A 220V 120A 充电 1-120A/ 放电 0-120A
GCCF-220V/160A 220V 160A 充电 1-160A/ 放电 0-200A
GCCF-220V/200A 220V 200A 充电 1-200A/ 放电 0-200A
GCCF-380V/10A 380V 10A 充电 1-10A/ 放电 0-60A

充电电压: 300~450V

放电电压: 300~460V

GCCF-380V/20A 380V 20A 充电 1-20A/ 放电 0-60A
GCCF-380V/30A 380V 30A 充电 1-30A/ 放电 0-60A
GCCF-380V/60A 380V 60A 充电 1-60A/ 放电 0-60A
GCCF-480V/10A 480V 10A 充电 1-10A/ 放电 0-50A

充电电压: 450-600V

放电电压: 3 80-600V

GCCF-480V/20A 480V 20A 充电 1-20A/ 放电 0-50A
GCCF-480V/30A 480V 30A 充电 1-30A/ 放电 0-50A
GCCF-480V/60A 480V 60A 充电 1-60A/ 放电 0-50A
