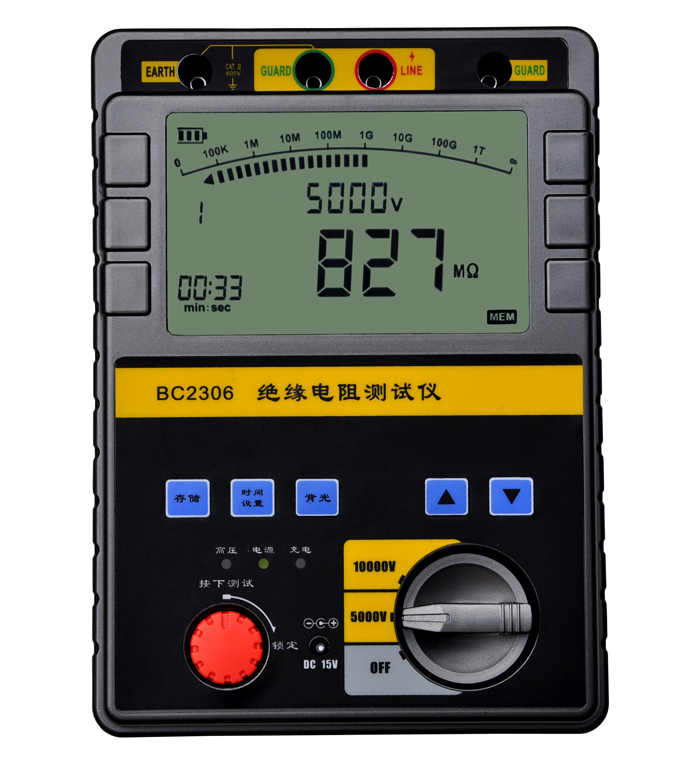

浅谈BC2306数字绝缘电阻测试仪技术参数及特性

发布者：上海冠测电气科技有限公司 发布时间：2018/5/2

一、产品特性

1、有多种电压输出选择BC2305(250V/500V/2500V/5000V)、BC2306(5000V/10000V)，测量电阻量程范围可达0～400GΩ。

2、两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。

3、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。

4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。

5、仪表产生高压时，有提示音输出并有相应显示。

6、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。

7、交直流两用，配置可充电池和交流适配器。

8、仪表采用便携式设计，便于野外操作。

9、高压短路电流≥3.5mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

二、技术指标

型    号

BC2306

输出电压

5000V DC

10000V DC

精

度

温    度

23℃±5℃

绝缘电阻

5M～100G

±5％

10M～200G

±5％

其它范围：±10％

输出电压

40M～200G

0～+10％

80M～400G

0～+10％

高压短路电流

≥3.5mA

工作电源

8节AA型高容量充电电池，外置充电适配器(或8节AA型碱性电池)

工作温度及湿度

-10℃～40℃，最大相对湿度85％

保存温度及湿度

-20℃～60℃，最大相对湿度90％

绝缘性能

电路与外壳间电压为1000V DC时，最大2000MΩ

耐压性能

电路与外壳间电压为2500V AC时，承受1分钟

尺              寸

230mm×190mm×90mm (L×W×H)

重            量

3kg

附            件

测试线一套，说明书，合格证，充电适配器,电源线
