浅谈架空线小电流接地故障定位仪技术参数

发布者:上海冠测电气科技有限公司 发布时间:2018/1/8

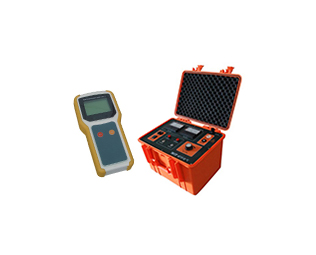

GCJD-100架空线小电流接地故障定位仪适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。GCJD-100架空线小电流接地故障定位仪是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机组成。 在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线通讯向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

GCJD-100架空线小电流接地故障定位仪功能特点:
    1.适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。
    2.在线路停运后进行定位,特别适用于有电缆分支的故障线路。
    3.施加高压信号使故障重现,恒流信号稳定,易于检测。
    4.超低频信号避免系统电容影响,能对高阻值故障进行定位。
    5.发射机安全特性:高压启动闭锁功能、允许短路输出。
    6.传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。
    7.传感器和接收机无线信号传输,安全可靠。
    8.发射机可使用市电、发电机或汽车逆变器供电,传感器和接收机干电池供电。
    9.发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机手持式设计。
    10.接收机采用大屏幕液晶显示器,显示线路电流波形和电流值。

GCJD-100架空线小电流接地故障定位仪技术指标:
    1.定位精度:0.2米。
    2.发射机输出特性:
    a)开路电压8kV(相当于10kV线路的相电压峰值,可根据用户要求整定);
    b)短路电流15mA;
    c)输出频率1Hz。
    3.传感器与接收机的无线通讯距离:不小于30m。
    4.发射机电源:AC 220V市电,可用发电机,汽车逆变器(输出功率≥180W)。
    5.发射机功率:最高功率900W。
    6.传感器电源:3节5号碱性干电池。
    7.接收机电源:5节5号碱性干电池。
    8.体积:发射机350×210×300mm;传感器180×100×35mm;接收机205 ×100×35mm
    9.质量:发射机12kg;传感器0.45kg;接收机0.45 kg
    10.使用条件:温度:-10℃~40℃,湿度5~90%RH,海拔<4500m。
