电力电缆绝缘故障在线监测系统

发布者:上海冠测电气科技有限公司 发布时间:2017/9/25

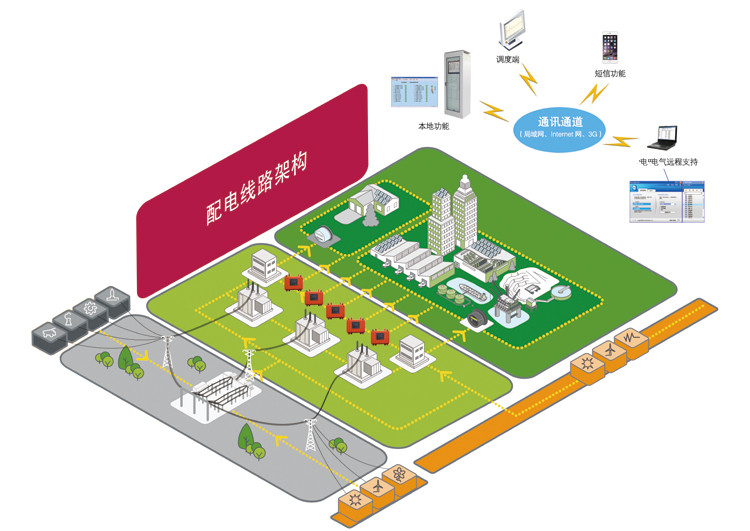

GCDJ-ZX电力电缆绝缘故障在线监测系统电力电缆在线监测及故障预警测距系统针对35KV、10kV及6kV电力电缆的实际特点研制,采用分层分布式结构,集各种先进的数字化传感器技术、微电子技术、通信技术和计算机技术为一体,能够适应恶劣的运行环境。通过对运行电压下的电力电缆进行绝缘状态监测,实时分析电力电缆接地感应环流信号的稳态和暂态特征,判定绝缘状态变化趋势,从变化趋势中寻找危险征兆,从监测结果来综合判断电缆运行状况,提前发现电力电缆的绝缘故障隐患并及时预报。系统不仅实现了对电力电缆的实时在线监测、预警、选线,而且具有准确指示故障点距离的测距功能,使得故障的发生变得显而易见,供电部门无需费力就可根据预警提示和故障点指示提前做好计划检修,避免因电缆突发故障造成停电,减少因停电所造成的经济损失以及对企业生产和人民生活带来的不利影响,提高供电可靠性。并且系统利用通讯技术将故障信息实时提报检修人员,从而达到事故之前的计划检修,避免事故扩大、减少不必要的经济损失。

故障预警:
1、保证被检测范围内线路发生“可恢复性故障”是装置能够可靠预警,电网发生瞬时扰动被监视范围外部线路发生故障时装置能够可靠不预警
2、通过对电缆劣化程度的判别,对故障预警进行分级管理,并按照不同故障预警等级启动相应等级应急处理报警信息,避免了传统的计划性型式试验等检测方式

故障测距:
1、利用行波故障测距技术,实现测算故障距离。
2、为了提高测距精确度,我们采用多次测距综合分析的方法进行故障测距,对故障的及时、准确的修复起到至关重要作用,保证整个电力系统安全、稳定和经济运行。


故障选线:
1、系统实时在线监测每条被测电缆的运行情况,通过对故障后各馈线之间暂态的相同时刻数据的综合相关分析,获得按照发生“可恢复故障”可能性大小排列的选线序列。根据具体电缆发出的预警信息确定故障线路。
2、系统方法抗干扰能力强,结果准确可靠,不受系统运行方式拓扑结构、中性点经消谐装置接地方式等的影响。


状态检修
1、 系统对每条电缆进行实时监测,对故障进行预警、判定,从而通过实时的状态检修代替之前的计划检修,提高故障判断准确性。
2、 在电缆发生永久性故障前,准确的故障测距提供有效的故障查找依据,减少因突发停电造成的损失,减少人工查找故障的劳动强度
3、 将维修方式从事后维修、定期维修转变为视情维修、预防性维修。大大降低了维修保障费用、缩短维修时间、提高电缆的完好率,加快电缆维修方式向状态维修转变的过程。
